消防设备电源监控系统

AFPM系列消防设备电源监控系统能够对消防设备的电源进行实时监控，通过检测消防设备电源的电压、电流、开关状态等有关设备电源信息，从而判断电源设备是否有断路、短路、过压、欠压、错相以及过流（过载）等故障信息并实时报警、记录的监控系统。此系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控的特性。实时反映出被监控设备电源的状况，并集中显示，从而可以有效避免在火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，保障消防联动系统的可靠性。

AFPM100消防设备电源监控系统的监控设备主要是壁挂式，其主要参数及组成部件如下表所示。

类型 功能		壁挂式（一）	壁挂式（二）
型号		AFPM100/B1	AFPM100/B
总线通讯方式		二总线	二总线/RS485
监控容量		128点（可扩展）	≤128点（可扩展）
外形尺寸		550(H)×450(W)×200(D)	500(H)×400(W)×200(D)
主 要 组 成 部 件	计算机	8″工业平板电脑，Windows XP，AFPM100消防设备电源监控软件	5″点阵液晶显示器，AFPM100消防设备电源监控软件
	输入输出?？?/p>	内置远程智能I/O?？?/p>	内置远程智能I/O?？?/p>
	声光报警器	内置喇叭、指示灯	内置喇叭、指示灯
	备用电源	内置电池	内置电池

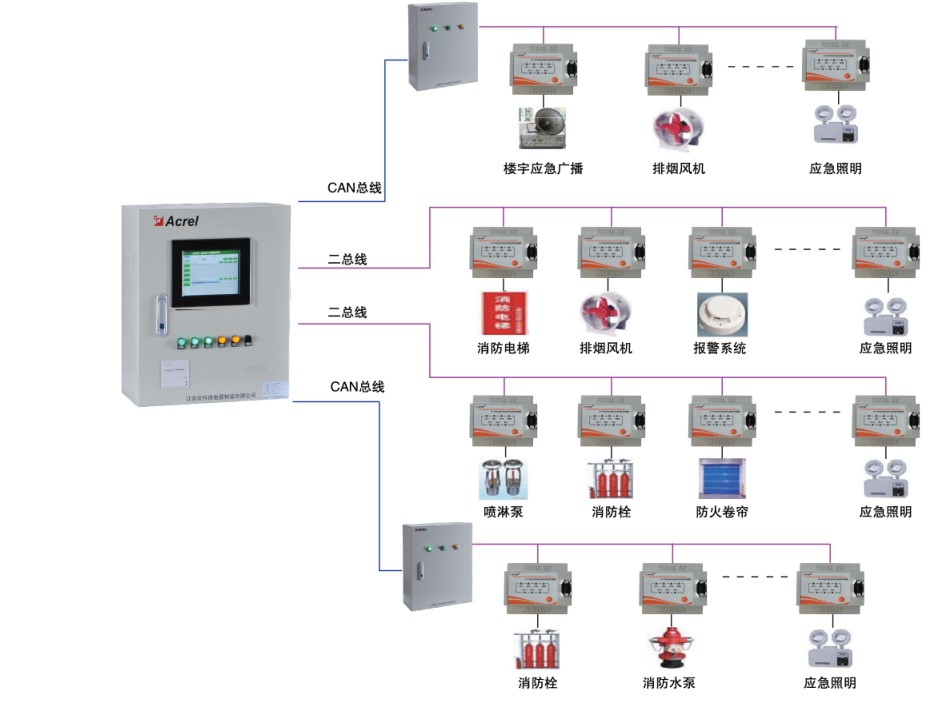

AFPM100消防设备电源监控系统采用AFPM100/B1消防设备电源状态监控器+区域分机+电压电流传感器三层结构组网模式， 适用范围广，满足各种环境的现场，便于区域化管理，传感器与监控器之间采用二总线通讯，监控器与分机之间采用CAN总线通讯，满足了通讯实时性高的要求。

CAN总线(ZRNH-RVSP-2×1.5mm2)

二总线(ZRNH-RVSP-2×2.5mm2)

消防设备电源状态监控器

区域分机

传感器
