火灾自动报警系统是由触发装置、火灾报警装置、联动输出装置以及具有其它辅助功能装置组成的，它具有能在火灾初期，将燃烧产生的烟雾、热量、火焰等物理量，通过火灾探测器变成电信号，传输到火灾报警控制器，并同时以声或光的形式通知整个楼层疏散，控制器记录火灾发生的部位、时间等，使人们能够及时发现火灾，并及时采取有效措施，扑灭初期火灾，最大限度的减少因火灾造成的生命和财产的损失。

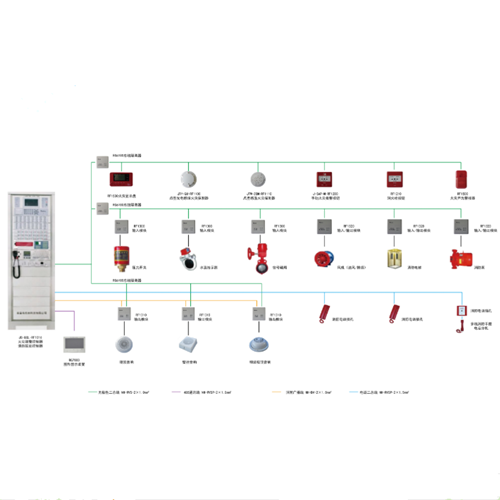

??火灾自动报警系统由JB-QGL-RF1016火灾报警控制器/消防联动控制器(立柜)、JB-QTL-RF1016火灾报警控制器/消防联动控制器(琴台)、JB-QBL-RF1001火灾报警控制器/消防联动控制器、JTY-GM-RF1100点型光电感烟火灾探测器、 JTW-ZOM-RF1110点型感温火灾探测器（A2）、J-SAP-M-RF1200手动火灾报警按钮、RF1210消火栓按钮、RF1300输入?？?、RF1310输出?？?、RF1320输入/输出?？?、RF1500火灾声光警报器、RF1530火灾显示盘等设备组成。整个系统满足国家相关标准和规范的要求，可广泛应用于写字楼、商场、酒店、学校、医院、工厂等各种场所。
3. JTY-GM-RF1100点型光电感烟火灾探测器及底座
)/yb2014/common/upload/2020/07/12/144429p7.png)
)/yb2014/common/upload/2020/07/12/144559ot.png)
特点
??采用两线制总线供电通信，无极性连接
??低功耗设计，内置高性能微处理器
??底座螺钉采用防脱设计，方便安装接线及维护
??软硬件滤波技术，提高抗干扰能力
??对环境变化具有自动补偿功能
??产品硬件自测试功能
技术参数
??工作电压：总线24V，允许范围16V～28V
??工作电流：≤0.3mA。报警电流：≤0.4mA
??总线：二线制，无极性
??编码方式：电子编码，编码地址范围1～240
??安装方式：预埋安装方式
??外观尺寸：直径 100.8mm×高 49.8mm（含底座）
??状态指示灯：红色，巡检时闪亮，火警时常亮
??使用环境：
??温度：-10℃～+55℃
??相对湿度：≤95%RH，不凝露
4. JTW-ZOM-RF1110点型感温火灾探测器及底座
)/yb2014/common/upload/2020/07/12/1448843.png)
)/yb2014/common/upload/2020/07/12/144818ec.png)
特点
??采用两线制总线供电通信，无极性连接
??低功耗设计，内置高性能微处理器
??底座螺钉采用防脱设计，方便安装接线及维护
??软硬件滤波技术，抗干扰能力强
??对环境变化具有自动补偿功能
??产品硬件自测试功能
技术参数
??工作电压：总线24V，允许范围16V～28V
??工作电流：≤0.3mA，报警电流：≤0.4mA
??总线：二线制，无极性
??编码方式：电子编码，编码地址范围1～240
??安装方式：预埋安装方式
??外观尺寸：直径 100.8mm×高 49.8mm（含底座）
??类别：A2
??状态指示灯：红色，巡检时闪亮，火警时常亮
??外壳防护等级：IP30
??使用环境：
??温度：-10℃～+55℃
??相对湿度：≤95%RH，不凝露
5. J-SAP-M-RF1200手动火灾报警按钮及底座
)/yb2014/common/upload/2020/07/12/1450498x.png)
)/yb2014/common/upload/2020/07/12/1451160a.png)
特点
??采用两线制总线供电通信，无极性连接
??内置高性能微处理器
??具有电话插孔，用于连接手提式电话分机
??具有独立输出触点
??采用可复位动作方式，专用工具复位
??软硬件滤波技术，抗干扰能力强
??底座螺钉采用防脱设计，方便安装接线及维护
技术参数
??工作电压：总线24V，允许范围16V～28V
??工作电流：≤0.3mA，动作电流：≤0.4mA
??总线：二线制，无极性
??编码方式：电子编码，编码地址范围1～240
??安装方式：预埋安装方式
??外观尺寸：长90.0mm×宽90.0mm×高45.9mm（含底座）
??输出触点容量：DC30V/100mA
??手动火灾报警按钮状态指示灯：
??1）火警：红色，巡检时闪亮，火警时常亮
??2）电话：红色，连接电话线巡检时闪亮
??使用环境：
??温度：-10℃～+55℃
??相对湿度：≤95%RH，不凝露
??接线端子：
??1）Z1、Z2：总线接口，无极性
??2）COM、NO：无源?？涑龃サ?/p>
??3）TL1、TL2：电话接口，无极性
6. RF1210消火栓按钮及底座
)/yb2014/common/upload/2020/07/12/1512733.png)
)/yb2014/common/upload/2020/07/12/15144ug.png)
特点
??采用两线制总线供电通信，无极性连接
??内置高性能微处理器
??具有有源反馈输入功能
??具有独立输出触点
??采用可复位动作方式，专用工具复位
??软硬件滤波技术，抗干扰能力强
??底座螺钉采用防脱设计，方便安装接线及维护
技术参数
??工作电压：总线24V，允许范围16V～28V
??工作电流：≤0.3mA，动作电流：≤0.4mA
??总线：二线制，无极性
??编码方式：电子编码，编码地址范围1～240
??安装方式：预埋安装方式
??外观尺寸：长90.0mm×宽90.0mm×高45.9mm（含底座）
??输出触点容量：DC30V/100mA
??消火栓按钮状态指示：
??1）启动：红色，巡检时闪亮，启动时常亮
??2）回答：绿色，收到回答信号后常亮
??使用环境：
??温度：-10℃～+55℃
??相对湿度：≤95%RH，不凝露
??接线端子：
??1）Z1、Z2：总线接口，无极性
??2）COM、NO：无源?？涑龃サ?/p>
??3）TL1、TL2：有源24V输入反馈，无极性
7. RF1500火灾声光警报器及底座
)/yb2014/common/upload/2020/07/12/15422bb.png)
)/yb2014/common/upload/2020/07/12/15439sj.png)
特点
??无极性二总线制，低功耗设计，无需外加24V电源
??采用超高亮LED、特殊结构蜂鸣器谐振腔，实现高亮度、高声压
??卡扣式安装方式，现场安装便捷、可靠
??可设置为编码模式或非编码模式
??可设置为声光同时报警，也可设置声或光独立报警
??声光采用插拔式结构，底座螺钉采用防脱设计，方便安装接线及维护
技术参数
??工作电压：总线24V，允许范围16V～28V
??工作电流：≤0.3mA
??启动电流：≤5mA
??总线：二线制，无极性
??声压级：75dB～95dB（正前方3m）
??闪光频率：1.0Hz～1.5Hz
??变调周期：1s～3s
??编码方式：电子编码，编码地址范围1～240
??安装方式：明装方式，在普通高度空间下，以据地面2.2m处为宜
??外观尺寸：长120mm×宽76mm×高43mm（含底座）
??使用环境：
??温度：-10℃～+55℃
??相对湿度：≤95%RH，不凝露
8. RF1300输入?？榧暗鬃?/strong>
)/yb2014/common/upload/2020/07/12/1565671.png)
)/yb2014/common/upload/2020/07/12/15715if.png)
特点
??无极性二总线制，低功耗设计
??输入自带隔离电路，有效滤除外部干扰
??输入具有线路检线功能，输入可设置为?？?、常闭检测模式
???？椴捎貌灏问浇峁?，底座螺钉采用防脱设计，方便安装接线及维护
技术参数
??工作电压：总线24V，允许范围16V～28V
??工作电流：≤0.3mA
??动作电流：≤0.5mA
??总线：二线制，无极性
??指示灯状态
??故障：红色，故障时常亮
??输入：红色，巡检时闪亮，输入时常亮
??编码方式：电子编码，编码地址范围1～240
??安装方式：明装方式
??外观尺寸：长88mm×宽88mm×高40mm(含底座)
??使用环境：
??温度：-10℃～+55℃
??相对湿度：≤95%RH，不凝露
??接线端子：
??1）Z1、Z2：总线接口，无极性
??2）K1、K2：输入反馈，触点信号
9. RF1310输出?？榧暗鬃?/strong>
)/yb2014/common/upload/2020/07/12/15950de.png)
)/yb2014/common/upload/2020/07/12/151226b2.png)
特点
??无极性二总线制，低功耗设计，无需外加24V电源
??输入、输出具有线路检线功能
???？椴捎貌灏问浇峁?，底座螺钉采用防脱设计，方便安装接线及维护
技术参数
??工作电压：总线24V，允许范围16V～28V
??工作电流：≤0.3mA
??动作电流：≤0.6mA
??总线：二线制，无极性
??输出触点容量：每个?？樽疃嗫梢源涸?20W
??指示灯状态
??输出：红色，巡检时闪亮，输出时常亮
??故障：红色，故障时常亮
??编码方式：电子编码，编码地址范围1～240
??安装方式：明装方式
??外观尺寸：长88mm×宽88mm×高40mm(含底座)
??使用环境：
??温度：-10℃～+55℃
??相对湿度：≤95%RH，不凝露
??接线端子：
??1）Z1、Z2：总线接口，无极性
??2）K1、K2：消防广播输入
??3）I1、I2：背景音乐输入
??4）COM、NC：接扬声器
10.RF1320输入/输出?？榧暗鬃?/strong>
)/yb2014/common/upload/2020/07/12/151543e7.png)
)/yb2014/common/upload/2020/07/12/151558ue.png)
特点
??无极性二总线制，低功耗设计，无需外加24V电源
??无源触点输出
??输入、输出自带隔离电路，有效滤除外部干扰
??输入、输出具有线路检线功能，输入可设置为?？?、常闭检测模式
???？椴捎貌灏问浇峁?，底座螺钉采用防脱设计，方便安装接线及维护
技术参数
??工作电压：总线24V，允许范围16V～28V
??工作电流：≤0.3mA
??动作电流：≤0.6mA
??总线：二线制，无极性
??输出触点容量：DC30V/2A
??指示灯状态
??输出：红色，输出时常亮，故障时快速闪亮
??输入：红色，巡检时闪亮，输入时常亮，故障时快速闪亮
??编码方式：电子编码，编码地址范围1～240
??安装方式：明装方式
??外观尺寸：长88mm×宽88mm×高40mm(含底座)
??使用环境：
??温度：-10℃～+55℃
??相对湿度：≤95%RH，不凝露
??接线端子：
??1）Z1、Z2：总线接口，无极性
??2）K1、K2：输入反馈，触点信号
??3）COM、NO：?？サ闶涑?/p>
11. RF1330多线输出接口及底座
)/yb2014/common/upload/2020/07/12/152034cw.png)
)/yb2014/common/upload/2020/07/12/152045hs.png)
特点
??与多线控制盘配套，用于多线输出终端使用
??无极性二总线制，低功耗设计
??无源触点输出。
??输入、输出自带隔离电路，有效滤除外部干扰
???？椴捎貌灏问浇峁?，底座螺钉采用防脱设计，方便安装接线及维护
技术参数
??工作电压：DC24V
??工作电流：
??监视电流：≤0.6mA
??动作电流：≤9mA
??线制：二线制，无极性
??输出触点容量：AC250V 10A /DC30V 10A
??指示灯状态
??启动：红色，启动输出时常亮，停动时熄灭，正常工作时周期点亮
??反?。汉焐?，接收到输入反馈信号时点亮
??安装方式：明装方式
??外观尺寸：长88mm×宽88mm×高40mm(含底座)
??使用环境：
??温度：-10℃～+55℃
??相对湿度：≤95%RH，不凝露
??接线端子：
??1）Z1、Z2：控制接口，无极性，接多线控制盘Cn1、Cn2
??2）K1、K2：输入反馈，触点信号
??3）COM、NO：?？涑?，停动输出接口
??4）COM1、NO1：?？涑?，启动输出接口
12. RF1530火灾显示盘及底座
)/yb2014/common/upload/2020/07/12/152326sl.png)
)/yb2014/common/upload/2020/07/12/152339lr.png)
特点
??采用两线制总线供电通信，无极性连接
??内置高性能微处理器
??采用低功耗设计技术
??具有按键编码和电子编码两种编码方式
??采用插拔式结构，底座螺钉采用防脱设计，方便安装接线及维护
??软硬件滤波技术，提高抗干扰能力
??报警信息可跨回路显示
技术参数
??工作电压：总线24V，允许范围16V～28V
??总线工作电流：正常监视状态≤1.5mA，报警状态≤5mA
??总线：二线制，无极性
??编码方式：通过自身按键操作或电子编码器编码，编码地址范围1～240
??安装方式：预埋安装方式
??外观尺寸：长 140mm×宽 85mm×高 35mm（含底座）
??存储信息：1024条
??使用环境：
??温度：0℃～+40℃
??相对湿度：≤95%RH，不凝露
??存储信息：1024条
??状态指示：
??1）火警：红色，正常时不亮，火警时常亮
??2）通讯：绿色，正常巡检时闪亮
??3）消音：红色，正常时不亮，消音时常亮
13. JB-QTL-RF1016火灾报警控制器 消防联动控制器
)/yb2014/common/upload/2020/07/12/15253632.png)
特点
??采用无极性二总线技术
??配有智能化总线控制盘
??具备?？榈亩嘀止收献远侗?/p>
??系统具有重码检测功能，可以检测到重复的地址码
技术参数
??工作电压：交流AC220V 50/60Hz
??允许电压变化范围：AC187V～AC242V
??液晶屏规格：彩色液晶屏
??系统容量：最多16回路，共3840个编码地址
??U数说明：每个机柜共24U，主机柜可用于配置15U
??多线控制盘：最多25个，每个盘带8个多线控制点，最多200个多线控制点，1U标准入柜式
??总线控制盘：最多18个，每个盘带64个总线控制点，最多1152个总线控制点，2U标准入柜式
??外形尺寸（长×宽×高）：1050mm×863mm×1273mm
??使用环境：
??温 度：0℃～+40℃
??相对湿度：≤95%，不凝露
14. JB-QGL-RF1016火灾报警控制器 消防联动控制器
)/yb2014/common/upload/2020/07/12/152750ge.png)
特点
??采用无极性二总线技术
??配有智能化总线控制盘
??具备?？榈亩嘀止收献远侗?/p>
??系统具有重码检测功能，可以检测到重复的地址码
技术参数
??工作电压：交流AC220V 50/60Hz
??允许电压变化范围：AC187V～AC242V
??液晶屏规格：彩色液晶屏
??系统容量：最多16回路，共3840个编码地址
??U数说明：每个机柜共37U，主机柜可用于配置21U
??多线控制盘：最多25个，每个盘带8个多线控制点，最多200个多线控制点，1U标准入柜式
??总线控制盘：最多18个，每个盘带64个总线控制点，最多1152个总线控制点，2U标准入柜式
??外形尺寸（长×宽×高）：556mm×500mm×1806mm
??使用环境：
??温 度：0℃～+40℃
??相对湿度：≤95%，不凝露
15. JB-QGL-RF1016/JB-QTL-RF1016外接端子说明
外接端子说明
??AC220V外接端子
??L、N、FG：分别接市电的L、N和地
)/yb2014/common/upload/2020/07/12/15305278.png)
??回路板组件对外接口
??Z1、Z2：接前端设备，无极性
??CANH、CANL：接CAN总线设备
??485A、485B：接485通信设备
)/yb2014/common/upload/2020/07/12/153212ha.png)
多线输出板组件对外接口
??C11、C12-C81、C82：为8组多线控制点输出，无极性，连接多线输出接口
)/yb2014/common/upload/2020/07/12/1532494s.png)
电源盘组件对外接口
??COM、NO:无源?？サ?，可设置为火警或故障时常闭输出
??SG+、SG-：接非编码声光警报器
??24V+、24V-：分别是24V输出的正极和负极，最大输出电流2A
)/yb2014/common/upload/2020/07/12/153326p5.png)
布线要求
??CAN通讯线和总线宜使用双绞线RVS2×1.0mm2，当环境干扰比较大时，CAN通讯线应考虑使用RVSP2×1.0㎜2的双绞屏蔽线。
??禁止将CAN通讯线和电话线与报警总线布在同一根多芯电缆中。
16. JB-QBL-RF1001火灾报警控制器 消防联动控制器
)/yb2014/common/upload/2020/07/12/15353wq.png)
特点
??采用无极性二总线技术
??配有智能化总线控制盘
??具备?？榈亩嘀止收献远侗?/p>
??系统具有重码检测功能，可以检测到重复的地址码
技术参数
??工作电压：交流AC220V 50/60Hz，允许电压变化范围AC187V～AC242V
??液晶屏规格：LCD液晶屏（256×160点阵）
??系统容量：1回路，共240个编码地址
??使用环境：
??温 度：0℃～+40℃
??相对湿度：≤95%，不凝露
??外形尺寸（长×宽×高）：320.0 mm×121.0 mm×430.0 mm
??外壳防护等级：IP30
??安装方式：壁挂式
??储存记录：10000条
外接端子说明
??AC220V外接端子
??L、N、EARTH：分别接市电的L、N和地
)/yb2014/common/upload/2020/07/12/153658x2.png)
其他外接端子
)/yb2014/common/upload/2020/07/12/153745r5.png)
)/yb2014/common/upload/2020/07/12/15381392.png)
)/yb2014/common/upload/2020/07/12/153835kp.png)
)/yb2014/common/upload/2020/07/12/153851v6.png)
??CANH、CANL：接CAN总线设备
??485A、485B：接485通信设备
??SG+、SG-：接非编码声光警报器
??COM、NO:无源?？サ?，可设置为火警或故障时常闭输出
??Z1、Z2：接前端设备，无极性
??24+、24-：分别是24V输出的正极和负极，最大输出电流不超过100mA
??C11C12~~C61C62：为6组多线直控点输出，无极性，连接多线输出接口
布线要求
??CAN通讯线和总线宜使用双绞线RVS2×1.0mm2，当环境干扰比较大时，CAN通讯线应考虑使用RVSP2×1.0mm2的双绞屏蔽线。
??禁止将CAN通讯线和电话线与报警总线布在同一根多芯电缆中。
17. RG7000消防控制室图形显示装置
)/yb2014/common/upload/2020/07/12/154126oh.png)
特点
??火灾监控、信息传输、消防安全管理功能一体化
??18.5英寸的液晶显示屏，可视化监控界面，动态显示监控对象状态
??提供RS485、CAN、USB、以太网等接口
??具有1路扩展接口，最多可扩展6路RS485通信接口
??与火灾报警系统，电气火灾监控系统，防火门监控系统等系统配套使用
??火灾监控、信息传输、消防安全管理功能一体化，操作方便快捷
??安装方式：壁挂、琴台、立柜
技术参数
??工作电压：AC187V-AC242V
??工作电流：≤1.0A
??外壳防护等级：IP30
??外形尺寸：483mm×355mm×73mm
??应用环境：0-40℃，湿度<95%
外接端子说明
??L,N,EARTH: AC220V电源输入接口
??RS485接口：连接火灾报警系统或其他子系统
??以太网接口：连接监控中心
??CAN接口：连接火灾报警系统或其他子系统
??RS485扩展接口：连接扩展接线盒
18. RD1002/RD1010/RD1020电源箱
)/yb2014/common/upload/2020/07/12/154335q8.png)
)/yb2014/common/upload/2020/07/12/15444w8.png)
)/yb2014/common/upload/2020/07/12/1544187c.png)
??我公司有RD1002/RD1010/RD1020三款电源箱，专用于为现场设备供电。电源箱有备用电源，在市电断电后备电能够自动投入保证整个系统正常运行。电源箱对自身健康情况实时监测，可以在发生主电故障、备电故障、输出故障等情况下进行声光报警，同时输出故障触点信号。
特点
??主备电自动无间隙切换，保证主电掉电系统能正常工作
??大电流充电及恒压充电双模式充电，保证快速稳定充电
??故障信号输出，方便与监控系统配接
??输出电压电流动态显示，方便客户使用
??备电欠压输出?；?，?；ば畹绯?/p>
技术参数
)/yb2014/common/upload/2020/07/12/161039va.png)
19. 配套产品
RG8000电子编码器
)/yb2014/common/upload/2020/07/12/154823kv.png)
??可对系统总线设备进行编码和参数设置
??液晶显示、中文菜单提示，快捷键直接操作
??2节5号电池供电，更换方便
??功耗低，寿命长，可进行上万次读写操作
??连续5分钟不操作自动关机
RG6100总线隔离器
)/yb2014/common/upload/2020/07/12/154910c0.png)
??工作电压：15V-28V，无极性。
??工作电流：≤7mA
??线制：二线制，无极性，总线输入输出可对调使用
